1、系統概述

　　力安科技針對當前供配電系統運行監控、電能管理及日常運維等方面存在的諸多問題，采用物聯網及云計算等新一代信息技術，依托安易云，推出GDS5000智慧供配電云管理系統，首創供配電系統云管理模式。

　　本系統是以配電所智能化為核心，以高低壓配電柜、變壓器、線纜等電氣設備為主要監測對象，通過部署或連接微機繼電保護、智能儀表、測溫裝置、智能直流屏、視頻攝像頭等各類智能終端設備，

　　經智能云網關，將采集到的設備運行狀態及參數、電能數據上傳至安易云，并進行大數據存儲、計算和分析。設備業主、設備廠商、運維公司等,借助PC、手機等智能終端，可隨時隨地實現供配電設備及電能的監控管理;讓供配電設備智能監控、節能管理、智能運維、服務咨詢變得更高效，讓供配電設備管理變得更簡單!

　　2、系統架構

　　為適應線上/線下的供配電設備管理新模式，GDS5000系統完全遵循物聯網分層分布式物理體系，即設備采集層、網絡傳輸層及應用服務層，構建而成完全一體化的智慧管理平臺系統。

　　設備采集層：主要用于現場供配電設備狀態信號的數據采集和控制。設備層由高壓配電監控中所需的各種保護測控裝置、智能儀表、測溫探測器及其他智能終端組成。

　　網絡傳輸層：主要用于現場設備與安易云(包括現場監控主機)之間的信號轉換和數據傳遞。通訊層由智能云網關、網絡交換機等設備組成。

　　應用服務層：應用服務層主要以安易云為核心，實時進行集中的大數據存儲、計算與分析，借助手機、PC等智能終端，提供遠程監控、能效管理與設備運維等云端服務。當現場值班室配置有監控主機實現就地在線監控時，還須配置打印機和UPS等。

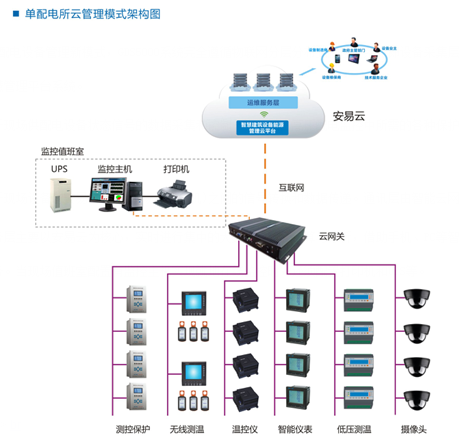

單配電所云管理模式架構圖

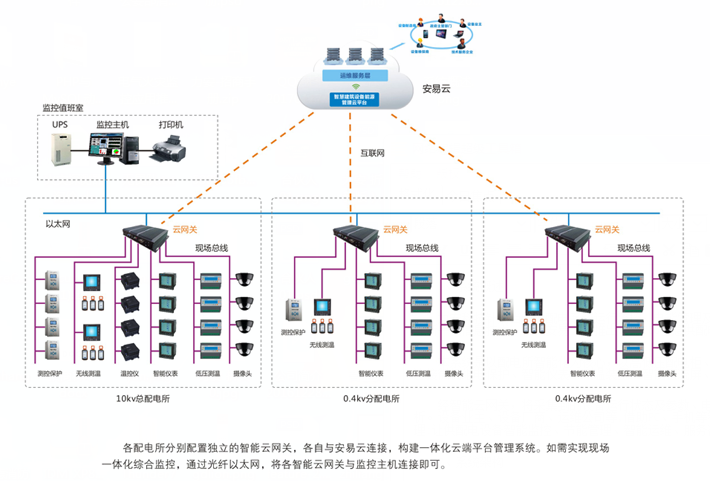

多配電所一體化云管理模式架構圖

　　4、主要功能

　　·運行監視和控制

　　·安全監控與保護

　　·電能質量監測與分析

　　·能效監測與管理

　　·故障事件預報警

　　·報表與權限管理

　　·視頻監視管理

　　·云端監控與管理

　　5、 關鍵組成

　　1)、綜合監控主機

　　綜合監控主機在實現傳統監控主機功能的基礎上，借助互聯網嵌入平臺接入功能。本主機采用商用計算機，核心內嵌一套完整的組態監控分析軟件(軟件著作權號：0419697)，經智能云網關與現場智能設備的連接，實現供配電系統狀態與能源數據的采集、處理、監測、分析與存儲。

　　2)、智能云網關

　　ADG301型智能云網關是現場智能監控終端接入平臺的專用網絡傳輸設備，支持互聯網/3G/4G/GPRS接口及以太網接口，實現智能設備信息的集中收集、數據存儲與信息轉發，是現場智能終端與安易云(或監控主機)之間的信息橋梁。本網關采用工業機嵌入式軟硬件平臺，配置有6路現場總線接口。具備豐富的規約庫，可無縫集成第三方智能設備。

　　3) 、其他組成設備

　　系統其他組成設備還包括電力儀表、高壓測溫產品等，具體配置選型詳見力安科技對應產品資料。
