1、配電站房定義

安裝有開閉和分配電能作用的配電設備及其配套建筑物 (構筑物)。

2、配電站房包括哪些

配電站房包括開關站、配電室、環網室、環網箱、箱式變電站等，由供電企業負責運行維護的為公用配電站房用戶負責運行維護的為用戶配電站房。

2.1、開關站 switching station

設有中壓配電進出線、對功率進行再分配的配電裝置，相當于變電站母線的延伸，可用于解決變電站進出線間隔數量有限或進出線走廊空間受限，并在區域中起到電源支撐的作用。中壓開關站內必要時可附設配電變壓器。[來源:DL/T 5729一2016，2.0.14，有修改]

2.2、環網室 ring main unit room

由多面環網柜組成，用于10kV電纜線路環進環出及分接負荷、且不含配電變壓器的戶內配電設備及七建設施的總稱。[來源:DL/T 5729-2016，2.0.16]

2.3、環網室 ring main unit room

由多面環網柜組成，用于10kV電纜線路環進環出及分接負荷、且不含配電變壓器的戶內配電設備及土建設施的總稱。[來源: DL/T 5729-2016，2.0.16]

2.4、環網箱 ring main unit cabinet

安裝于戶外、由多面環網柜組成、有外箱殼防護，用于10kV電纜線路環進環出及分接負荷、且不含配電變壓器的配電設施。[來源:DL/T 5729一2016，2.0.17]

2.5、配電室 distribution room

將10 kV變換為220 V/380 V，并分配電力的戶內配電設備及土建設施的總稱。注:配電室內一般設有10 V開關、配電變壓器、低壓開關等裝置。配電室按功能可分為終端型和環網型。終端型配電室主要為低壓電力用戶分配電能:環網型配電室除了為低壓電力用戶分配電能之外，還用于10 KV電纜線路的環進環出及分接負荷。[來源: DL/T 5729-2016，2.0.18]

2.6、箱式變電站 cabinet/pad-mounted distribution substation

安裝于戶外、有外箱殼防護、將10 kV變換為220 V/380 V，并分配電力的配電設施。注:箱式變電站內一般設有10kV開關、配電變壓器、低壓開關等裝置。箱式變電站按功能可分為終端型和環網型。終端型箱式變電站主要為低壓電力用戶分配電能:環網型箱式變電站除了為低壓用戶分配電能之外，還用于10kV電纜線路的環進環出及分接負荷。[來源:DL/T 5729-2016，2.0.19]

2.7、環網柜 ring main unit

用于10 kV電纜線路環進環出及分接負荷的配電裝置。

注:環網柜中用于環進環出的開關采用負荷開關，用于分接負荷的開關采用負荷開關或斷路器。環網柜按結構可分為共箱型和間隔型，一般按每個間隔或每個開關稱為一面環網柜。[來源:DL/T 5729-2016，2.015]

2.8、低壓電纜分支箱 cable branch box

完成配電系統中電纜線路的匯集和分接功能，一般采取戶外或戶內、落地或掛墻安裝。

3、配電站房智能運維系統

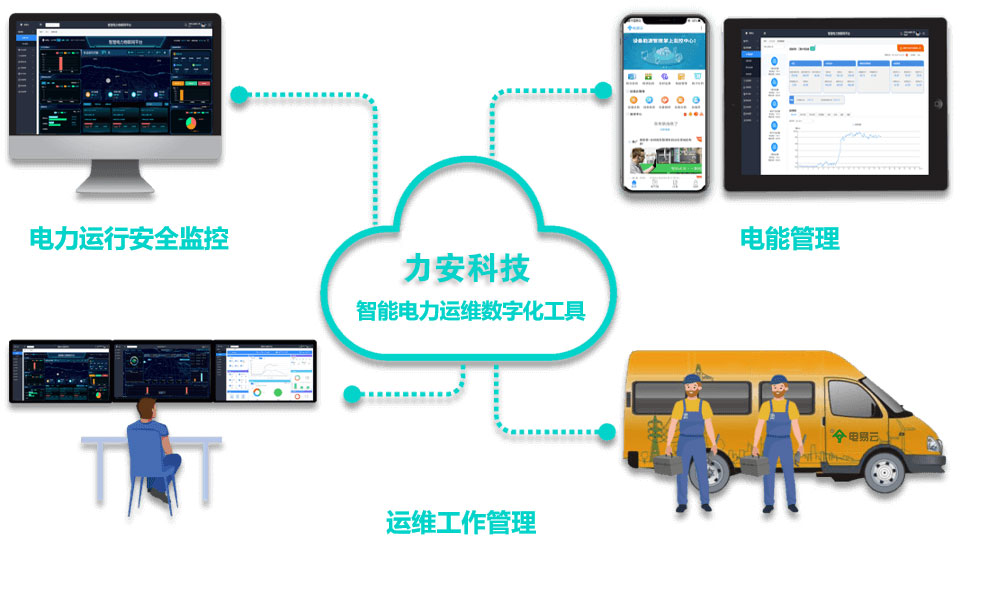

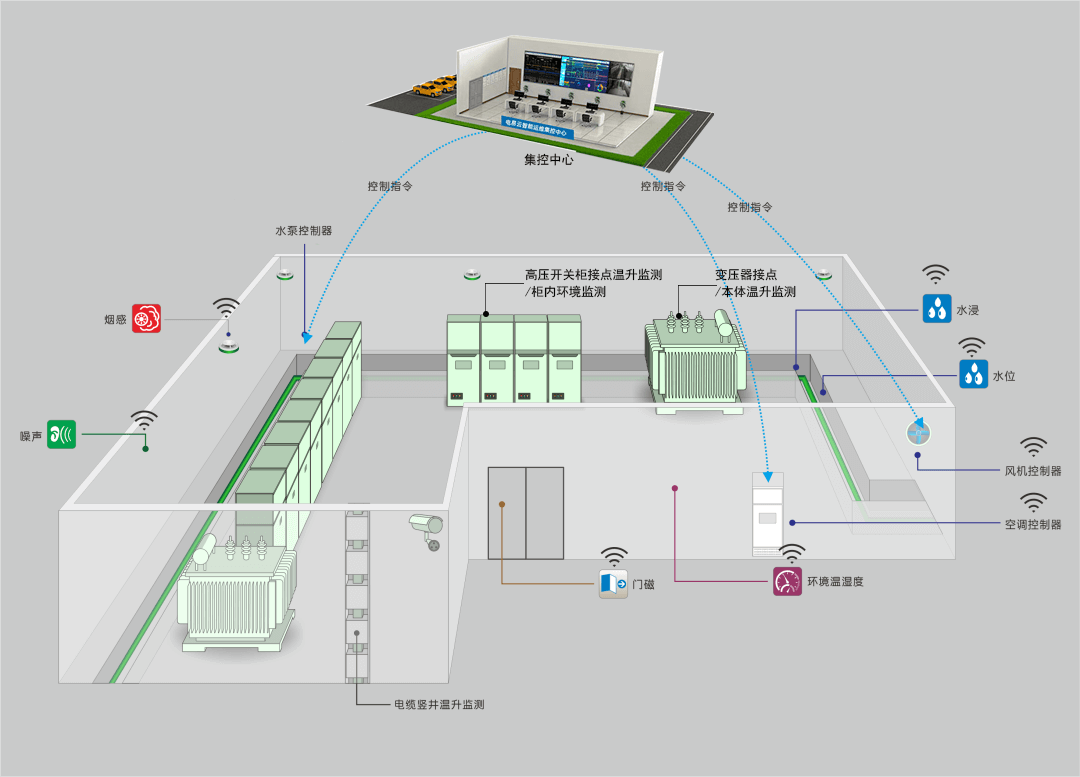

配電站房智能運維系統利用“物聯網+云計算”技術，通過對配電房加裝輔助監控單元，進行現場監測數據采集并通過有線或無線網絡傳輸至平臺，實現對配電站房中的動力、環境、安防、視頻、設備運行狀態進行24 小時在線監控，并通過設置多種布撤防、視頻聯動、新風系統與燈光控制聯動方案，平臺能及時判斷異常與故障，并產生聯動操作方案及告警信息，在平臺對遠端設備進行遙控和調節。

電力智能運維云平臺對各種監測及報警數據進行分析，可實時反映至配電房現場運行情況，通過聯動控制，保證配電房安全運行，防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足對配電房遠程運維的可靠管控。利用該平臺，能有效提高電力設備的維護和管理質量，降低設備維護成本，提高整體工作效率，從而建立起一套高可靠性、高效率的維護體制，有效地保障了電力供應的安全可靠，同時達到了降損節能、減少人力開支、提升經濟效益的目的。

特性優勢

實時在線監控

支持對動力、環境、安防、視頻、設備運行狀態全數據、全時段(7*24 小時)、全區域秒級監控。

智能聯動控制

支持靈活的聯動策略配置，可同時支持云端和終端兩種聯動控制模式，實現遠程控制，確保用電安全。

多策略告警規則

支持配置多種告警策略，靈活定義告警觸發規則，支持 Web 網頁、短信、微信公眾號推送告警信息。

云端組態可視化

支持?jǐn)?shù)據點、接線圖、站房平面圖等組態配置，用戶可自行組態，設計個性化的可視化監控畫面。

數據安全可靠

支持雙向鑒權與數據加密，具有完備的賬號管理機制和驗證機制，提供多重防護有效保障設備與云端連接和數據安全。

靈活的部署模式

支持云端 SaaS 模式和私有部署，可滿足用戶數據私密安全的要求。

多層級管理機制

平臺支持 SaaS 多用戶模式，每個用戶數據安全隔離，同時企業用戶支持三級管理。
